Клапан дымоудаления – неплохая альтернатива различным видам противопожарного оборудования и систем, применяемого в административных и промышленных зданиях. В частных домах их установка необязательна – кроме случаев размещения в таких постройках отелей, клиник, пансионатов, школ или коммерческих организаций. Наличие противодымных клапанов позволяет заметно увеличить уровень безопасности объектов. А перед их включением в проект и монтажом стоит познакомиться с принципом работы, видами и особенностями таких приборов.
Конструкция устройств и особенности управления

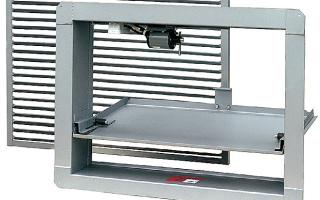

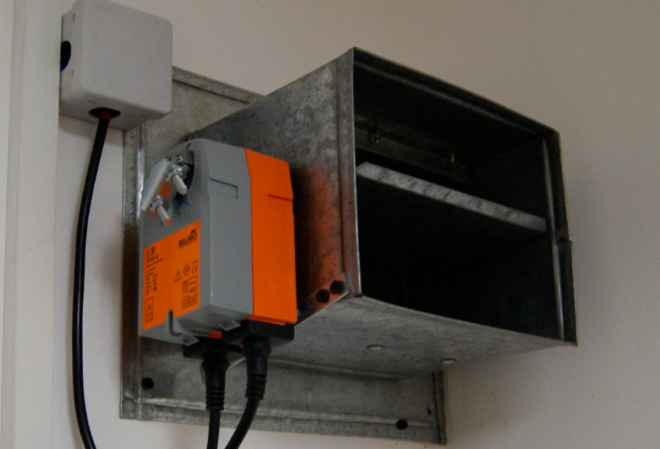

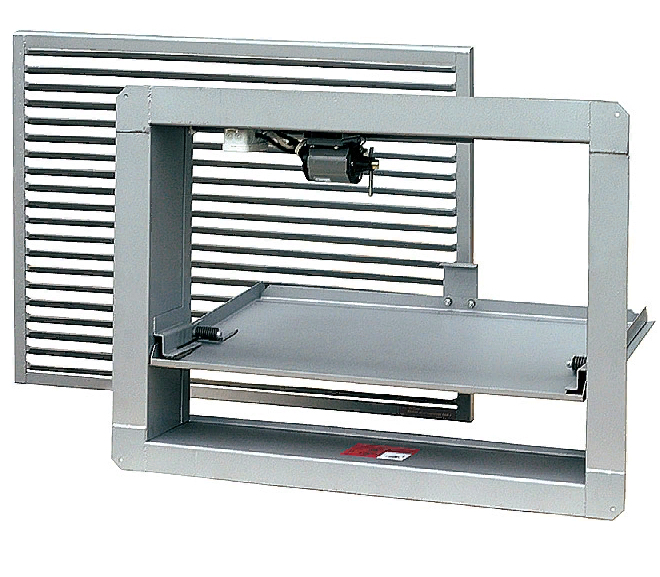

Устройство дымового клапана достаточно простое. Основной элемент конструкции – сделанный из металла корпус. Он отличается высокой устойчивостью к действию огня и высоких температур, что позволяет избежать деформации устройства во время пожара. За открывание и закрывание проходного сечения отвечает заслонка. В зависимости от типа устройства, она может находиться в открытом или закрытом положении, которое изменяется при поступлении сигнала от блока управления. В отличие от зенитных фонарей дымоудаления, которые являются частью естественной вентиляции здания и постоянно остаются открытыми, клапану нужен привод. С его помощью заслонка может открываться и закрываться – автоматически при обнаружении датчиками пожара или вручную.
По конструкции приводы клапанов делятся на электромагнитные, электромеханические и реверсивные модели. Первый вид запускается вручную, автоматически или с пульта. Заслонка открывается с помощью возвратной пружины. Но закрываться может только вручную. Электромеханический привод позволяет открывать заслонку такими же способами, как и электромагнитный. Отличие только в способе закрытия, для которого применяется встроенный электромотор. Реверсивный вариант привода может запускаться автоматически, с пульта и с помощью расположенного рядом с прибором ручного выключателя. Но, в отличие от электромеханического, открывающегося при отключении подачи электричества, он открывает заслонку при подаче на магнит напряжения.
По способу установки клапана противодымного эти устройства могут быть внешними (настенными) или канальными (щахтными). Устройства первого типа комплектуется только одним фланцем и предназначены для монтажа в проёмах стен и потолков, в воздуховодах системы удаления дыма. Привод расположен внутри клапанов. Канальные модели устанавливаются в шахтах и используются для соединения воздуховодов системы дымоудаления. Привод может располагаться снаружи или внутри.
По принципу срабатывания противопожарного клапана для вентиляции они могут быть 3 типов:
- нормально закрытыми, подходящими и для приточных, и для вытяжных систем;
- нормально открытыми, предназначенными только для тех вентсистем, которые обеспечивают дымоудаление, защиту от распространения дыма и огня;
- двойного действия – универсальные модели, подходящие для любой вентсистемы.

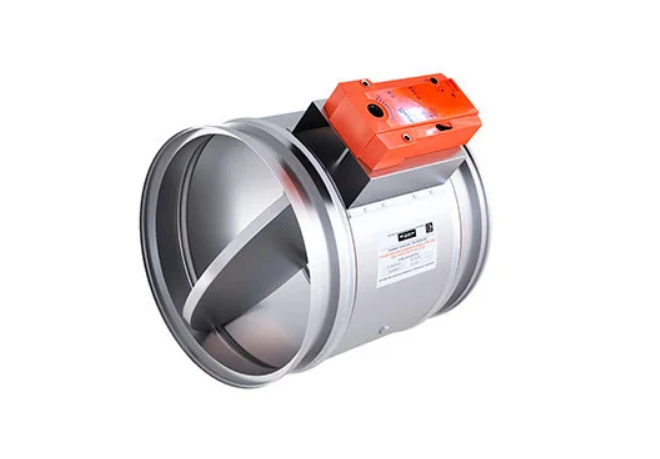

Конструктивно клапан дымоудаления может быть прямоугольным и круглым. Первый тип устанавливается в стеновых проёмах или системах вентиляции с сечением в виде прямоугольника. Второй вид, отличающийся высокой герметичностью и эффективностью удаления дыма, предназначен для монтажа в системах с круглыми воздуховодами.
Отличаются устройства и по пределу огнестойкости, определить который позволяет маркировка. В обозначении модели указываются 2 значения – потеря плотности (E) и теплоизоляционных способностей (I). Так, клапан КДМ маркируется E60/I30. А, значит, его огнестойкость сохраняется на протяжении 60 минут, а теплоизолирующие свойства – до получаса. Если значение I отсутствует в маркировке, модель подходит только для применения в качестве нормально закрытого клапана.
Специальные версии
Для использования в разных условиях противопожарные клапаны выпускаются в различном исполнении. Общепромышленные варианты обеспечивают защиту вентсистем, предназначенных для удаления взрывобезопасных воздушных сред. Если газовоздушная смесь является химически агрессивной или имеет повышенную влажность, применяются модели, стойкие к коррозии.
Технологические сооружения, производственные и складские помещения с высокой категорией взрывопожарной опасности оснащаются взрывозащищёнными версиями.
Специальную конструкцию имеют и клапана, устанавливаемые в системах, через которые сбрасывается высокое давление. Морозостойкие варианты предназначены для работы при температурах до -30 °С.
Принцип действия

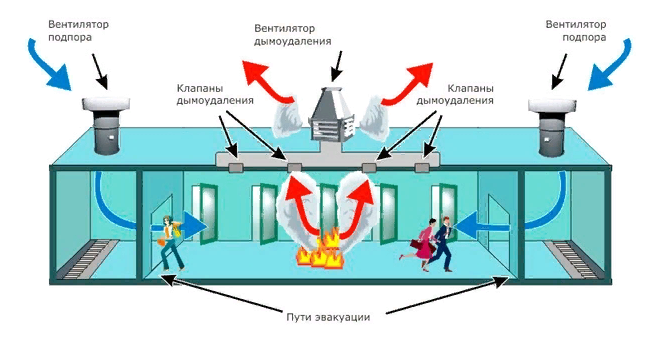

Нормально закрытые приспособления имеют похожий на работу дренчерного клапана принцип действия. Их устанавливают в вентсистемах, и в обычном состоянии заслонка механизма закрыта. При срабатывании присоединённых к клапану датчиков, реагирующих на определённую степень задымления или появление огня, на блок управления подаётся сигнал. Заслонка открывается, обеспечивая отток дыма, одновременно запускаются приточные и вытяжные вентиляторы. Расположение и количество клапанов должно быть таким, чтобы обеспечить максимально быстрое удаление дыма. Это позволит выполнить своевременную эвакуацию и эффективное пожаротушение.
Принцип работы нормально открытого пожарного клапана дымоудаления, который относится к огнезадерживающим техническим устройствам, другой. При возникновении пожара или превышении допустимого уровня задымлённости заслонка перекрывает сечение, позволяя избежать распространения газообразных продуктов сгорания и огня. Это обеспечивает защиту других помещений в течение указанного в технических характеристиках времени – обычно около 1–2 часов. Клапаны открывают после тушения пожара для удаления токсичных дымовых продуктов, а также остатков огнетушащих веществ, попавших в воздух в процессе ликвидации огня.
Особенности установки
Процесс установки клапана компенсации дымоудаления и системы, которая должна обеспечить эффективное удаление дыма, ведётся по определённому плану. Основные этапы монтажа:
- Возведение вертикальных шахт от первого этажа (или подвального помещения) и выше уровня кровли. В качестве материала для их изготовления обычно выбирается кирпич.
- Прокладка горизонтальных воздуховодов, короба которых сделаны из стали.
- Устройство огнезащиты мест прохождения элементов вентсистемы через противопожарные преграды и транзитных участков.
- Установка оборудования в камерах, на технических этажах или на крыше. Монтаж вытяжных вентиляторов дымоудаления.
- Установка задерживающих огонь устройств и клапанов дымоудаления в соответствии со схемой их размещения в проектной документации. Монтаж выполняется так, чтобы обеспечить нормальную работу вентсистемы и доступ к устройствам при выполнении монтажных работ и техобслуживания.
- Монтаж управляющего оборудования для всех элементов системы – и таких, как устройство для удаления дыма, и таких, как клапан дренчерный. Подключение и наладка аппаратуры, её испытания и запуск в работу.
Установка клапанов дымоудаления должна быть максимально аккуратной, чтобы избежать даже небольших деформаций корпуса. Повреждение устройства может привести к проблемам в его работе, включая заклинивание заслонки, снижение герметичности и эффективности удаления дыма. Избежать поломки клапанов при монтаже их рекомендуется укреплять с помощью распорок и клиньев.
Заключение
Клапаны дымоудаления – одни из самых необходимых приспособлений в системах вентиляции административных, коммерческих и промышленных зданий. С их помощью можно избежать распространения дыма в защищаемых помещениях, избавляя организм людей от отравления дымом, и предотвратить пожар в других частях объекта.
Чтобы удаляющие дым приспособления работали эффективнее, стоит ответственно подходить к их выбору, уделяя внимание конструкции и типу. Имеют значение и размеры устройств, которые зависят от результатов расчёта. А определением параметров и количества, а также монтажом противопожарных клапанов должны заниматься только опытные специалисты. Это позволяет рассчитывать, что установка будет качественной, а защитные приспособления при необходимости спасут и помещения, и здоровье, и жизни людей.
