Применение металлических вентиляционных труб в воздуховодных каналах

Важным пунктом при строительстве дома является вентиляционная система. Именно от нее частично зависят долговечность конструкции и микроклимат помещения, поэтому необходимо с ответственностью подойти к покупке вентиляционных труб. Чтобы не ошибиться, нужно оценить характеристики материала, особенности эксплуатации и прочие важные критерии.

1

Требования к воздуховодным путям

Для грамотного проектирования и расчета необходимо иметь знания в области строительных норм и понимать принцип действия системы. Также немалую роль играет регион, где проводят работы, и физические параметры самого строения. Независимо от того, какая будет сеть, естественная или работающая в принудительном режиме, нужно обустроить вентиляционные сети. Воздушные пути должны иметь определенные свойства:

1. 1. Герметичность. Важное качество, позволяющее поддерживать тягу и предупреждать смешение воздушных потоков. Большое внимание следует уделять месту стыка материалов.
2. 2. Низкий уровень шума. Создаваемый гул должен быть не выше разрешенных норм. Допустимые показатели составляют 25—35 ДБ.
3. 3. Коррозионная стойкость. Через воздушные каналы удаляются массы, имеющие разную степень влажности. Пары, задерживаясь на стенках воздуховода, могут поспособствовать возникновению ржавчины.
4. 4. Актуальные габариты. Общая длина вентиляционной системы большая. Чтобы не перегружать систему, выбирается актуальный размер труб.
5. 5. Пожаробезопасность. Материалы, из которых сделаны трубы, не должны легко воспламеняться и выделять вредные пары.

В настоящее время бывают в основном трубы для вентиляции металлические и пластиковые. Встречаются десятки различных сортов. Однако есть альтернативные варианты, к примеру, воздуховодные трубы из технического текстиля или сэндвич-изделия.

2

Пластиковые изделия

Пластиковые трубы ощутимо потеснили классическую оцинковку и все чаще применяются при монтаже воздушных путей. К основным преимуществам материала можно отнести:

• стойкость к коррозии, что выгодно отличает его от оцинкованных вариантов;
• легкость монтажа — пластик легко режется, а стыковать можно, нагревая торцы, при этом обеспечивается полная герметичность;
• небольшой вес — в этом вопросе полимеры лучшие;
• гладкость внутренней поверхности и отсутствие сварных швов, что позволяет использовать вентиляторы небольшой мощности;
• низкая стоимость.

Пластиковые материалы рекомендуют обрабатывать антистатическим средством, уменьшающим налипание пыли. Благодаря особым характеристикам материал почти не издает гул.

Как и у любого материала, у полимеров есть свои недостатки. Его главным минусом можно назвать низкую огнестойкость, поэтому пластик можно использовать только при возведении единой противопожарной зоны. В промышленной деятельности полимеры применять запрещено. На строительном рынке распространены следующие виды вентиляционных труб:

1. 1. Поливинилхлорид, сокращенно ПВХ трубы. Материал устойчив к ультрафиолетовым лучам, недорог, диапазон разрешенной температуры составляет от -10 до + 70 градусов по Цельсию. Чаще всего используется при возведении вытяжной системы в санузлах и на кухне.
2. 2. Полипропилен. Материал лучше предыдущего по техническим характеристикам, в частности, он может выдержать более высокую температуру — до + 85 градусов. Кроме того, он имеет стойкость к химически агрессивным веществам. Существует огнеупорная версия — PPS с антипиреновыми добавками.
3. 3. Фторопласт. Имеет невероятную термостойкость (от -65 до + 200 градусов), устойчивость к УФ, легко переносит контакты со щелочью и кислотами.
4. 4. Полиэтилен. Разброс температуры от -50 до +80 градусов. Стоек к воздействию УФ.

Пластиковые трубы имеют разную форму — они могут быть квадратными, круглыми или прямоугольными.

3

Оцинкованные детали

Оцинкованные материалы отличаются своей универсальностью и применяются как при возведении воздуховодов небольшого помещения, так и в промышленных цехах и складах.

Оцинкованный прокат изготавливают из углеродистой стали и подвергают горячему или диффузному цинкованию. Это позволяет материалу приобрести защитные свойства. Диапазон допустимой рабочей среды воздуховодов: температура до + 85, влажность не больше 60%. Основные достоинства оцинкованных труб:

• малый вес позволяет монтировать трубы без особых сложностей, кроме того, их легко транспортировать;
• прочность позволяет выдерживать точечное давление и физическое воздействие различных предметов;
• благодаря обработке оцинкованный прокат практически не подвергается коррозии в любых условиях влажности;
• стойкость к высокой температуре;
• срок службы достигает 25 лет.

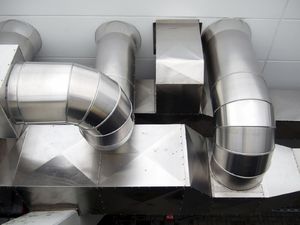

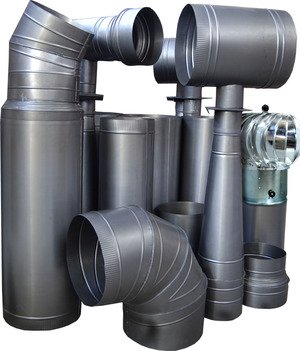

Исходя из формы и типа изготовления, вентиляционные трубы бывают прямоугольными, круглыми и спирально-навивными. Первый вид изготавливают на станках тоннельной сборки. Средняя длина отреза трубы составляет 125 см, размер сечения — 10х10 мм. Прямоугольные изделия оснащают ребрами жесткости.

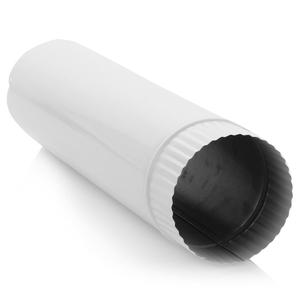

Круглый тип труб прост в изготовлении: листовую сталь разрезают, сворачивают и затем отправляют на станки для соединения краев.

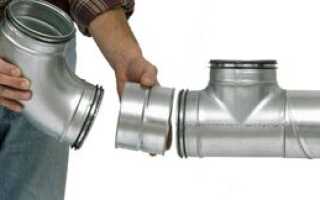

Спирально-навивные изделия изготавливают из оцинкованной полосы, которая скручивается в спираль. У таких труб есть ряд преимуществ:

• большая жесткость;
• простота монтажа;
• низкий шум и ускорение воздуха;
• монтаж спирально-навивного оборудования обойдется дешевле установки прямоугольных труб;

Толщина оцинкованного воздуховода имеет свои нормы. Для труб сечением 315 мм она составляет 0,5 мм. Для изделий диаметром 350—800 мм — 0,7 мм. У конструкций, сечение которых находится в диапазоне 900—1250 мм, этот показатель достигает 0,9 мм.

Существуют также различия по классу герметичности — это плотные (П) и нормальные (Н) изделия. Оценивают изделия и по качеству сварного шва. Места стыков швов прокатывают прессом и обрабатывают герметиком. Такие материалы могут выдержать давление до 1,5 МПа и монтируются в зданиях с опасным производством. Нормальные трубы используются в бытовых условиях.

4

Свойства нержавейки и черной стали

Изделия из нержавейки обладают всеми достоинствами стального проката, а наличие в составе хрома защищает трубу от коррозии. Кроме того, состав корректируется легирующими компонентами, придающими сплаву специфические качества. В зависимости от химсостава сталь бывает мартенситной, ферритной и аустенитной. Вентиляционные трубы изготавливают из аустенитной стали, которая характеризуется такими свойствами:

• стойкость к коррозии и высокой температуре;
• отличная технологичность;
• гибкость и прочность;
• большой срок службы.

Материалы из «черного» проката применяются в системах удаления дыма, вентиляции и аспирации. Это отличный вариант вытяжной сети с выводом наружу. По сравнению с оцинкованными материалами и нержавейкой черная сталь имеет более высокие показатели огнеупорности, жаростойкости и прочности. Основные характеристики материала:

• толщина стенок — 1,3—1,5 мм;
• размер — 125—250 см;
• трубы стыкуются сланцевым способом;
• вид — прямоугольный, круглый.

Что касается цены, то черная сталь дороже оцинкованной, но дешевле нержавейки.

5

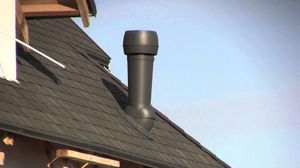

Дымоход сэндвич

Такую конструкцию часто именуют модульным дымоходом. Под модулем подразумеваются различные детали, из которых собираются дымоходы: отрезки труб, тройники, отводы и т. д. Элементы обычно изготавливаются из стали, укутываются в каменную вату и заключаются в кожух из нержавейки или оцинковки. Если средства позволяют, то можно заменить защитный кожух медью или алюминием.

Все модули снабжаются конструктивными частями, позволяющими соорудить герметичную конструкцию. Помимо основных материалов изготавливаются дополнительные — это хомуты, кронштейны, разделки, фартуки, искроуловители, дефлекторы и т. д. Трубы сэндвич имеют большой перечень достоинств:

1. 1. Небольшой вес. Конструкцию можно крепить прямо к стене (устанавливаются кронштейны с опорной площадкой) или опирать на теплогенератор.
2. 2. Простота монтажа. Для установки трубы необязательно владеть специальными знаниями и навыками.
3. 3. Не нужно тратить время и средства на поиск комплектующих. Компания-производитель предоставит все необходимое.
4. 4. После монтажа не нужно утеплять магистраль, так как все уже сделано.
5. 5. Презентабельный внешний вид.

6

Технический текстиль

Около 20 лет назад датские ученые предложили использовать в качестве воздуховодов тканевые системы. Новинка заменила часть металлических путей в пищевой, химической и других промышленностях. Текстильные трубы бывают двух типов: воздухопроницаемые и воздухонепроницаемые.

Воздухонепроницаемые изделия используются при транспортировке и выводе воздушных масс. Изготавливают их из полиамида. Проницаемые трубы производятся из полиэфира и применяются в качестве распределителей воздушного потока. У тканевых воздуховодов существует множество преимуществ:

1. 1. Отсутствие сквозного ветра. Металлические вентиляционные каналы и пластиковые магистрали создают сквозной ветер на участке, где подается воздух. Текстильные трубы рассеивают воздушную струю.
2. 2. Шумоабсорбирующие свойства. Материал снижает гул вентиляторов и скорость потока воздуха.
3. 3. Простота чистки. Изделие легко собирает пыль и грязь, выступая в роли небольшого фильтра. Однако очистить его не составит труда.
4. 4. Защита от конденсата. Из-за паропроницаемости на поверхности труб не образуется конденсат.

Средняя скорость воздушного потока в тканевой трубе составляет 5—8 м/с. Если снижается давление, то каналы удерживают форму благодаря вшитым кольцам. Срок эксплуатации текстиля — 10 лет. Пожароопасные предприятия оборудуются специальными текстильными трубами с добавлением стекловолокна.

7

Жесткие и гибкие каналы

По типу установки бывают жесткие и гибкие магистрали. Выбор того или иного типа зависит от сложности сети и условий. Если возводится жесткая система, то в местах поворотов и переходов устанавливают соединительные угловые детали. Гибкие воздушные сети сооружают из разных материалов. Обычно это:

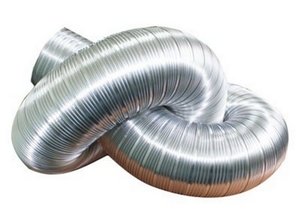

1. 1. Гофрированный алюминий. Он стойко переносит коррозию, высокую температуру, герметичен, химически инертен и огнеупорен.
2. 2. Усиленный каркасом полиэфир. Основные свойства: небольшая стоимость, влагостойкость, малый вес.
3. 3. Пленка из полиэфира с алюминиевой фольгой. Она обладает высокой прочностью и неплохими аэродинамическими характеристиками.
4. 4. Теплоизоляционная гофра. Снижает тепловые потери и предотвращает выпадение конденсата.

Есть у гибких воздуховодов и минусы: плохая шумоизоляция, малая скорость воздушной массы из-за рифленой основы.

8

Круглые и прямоугольные материалы

Начинающие мастера часто не понимают, чем отличаются трубы с круглым и прямоугольным основанием. Оценивая пропускную способность, можно с уверенностью сказать, что в этом плане выигрывают первые — воздух получает меньше сопротивления.

В прямоугольных деталях углы остаются без дела, поэтому изготавливают арматуру с большим сечением. Однако у прямоугольных труб есть свои преимущества — они менее заметны, поэтому не составит проблемы спрятать их.

Организация вентиляционного трубопровода требует тщательного подхода к выбору основного материала — труб. Для небольшого здания или частного дома отличным вариантом будут изделия из оцинкованного материала, нержавейки и пластика. Сечение не играет особой роли.
